前言
目前，霧霾天气时常發生，影響环境中的空气質量，挥發性有機物（簡稱VOCs）是污染环境質量的重要因素[1,2]。VOCs是个成分多樣，特性不同，主要有苯、甲苯、二甲苯、苯乙烯、三氯乙烯、三氯甲烷、三氯乙烷、二异氰酸酯（TDI）、二异氰甲苯酯等，正常情況下利用原有的單一的廢气處理模式無法达到治理要求的混合型气體[3]；VOCs産生大致可以分为：工業企業排放、汽車尾气排放、油品挥發、溶劑使用源、燃燒源等，因 VOCs会对人體健康産生直接或間接傷害，且污染的範圍不僅是在排放地附近，也可通过气流運動扩散到一个城市和区域[4,5]。为了保護好大气环境，還我们一个健康的生活，控制VOCs排放至關重要，國家也意识到了治理VOCs的重要性，已經相應的出台了一系列环保政策，針对VOCs治理專項技術就應運而生，其中沸石轉轮吸附濃缩+热空气脱附催化氧化技術就是将多種廢气通过沸石轉轮進行吸附濃缩，同时再與催化燃燒組合的一種新技術。
治理原理
本技術是利用沸石吸附的面積大和不同温度下分子間作用力不同的原理，經催化燃燒後分解VOCs進行設計。
在低温狀态下，大風量的吸附風機把車間內的VOCs經过过濾箱过濾掉大颗粒物質，而後經过沸石分子篩轉轮吸附，通过沸石轉轮的气體可直接排放；當吸附有大量VOCs的沸石轉轮進入高温脱附区时，小風量的热空气气體将沸石轉轮上的VOCs分子脱附出来轉換成高濃度廢气，利用脱附風機送入後端的催化燃燒系統進行催化燃燒處理，分解産生的热量部分通过內部換热再次進入催化燃燒系統，降低能量損耗，部分分解後的气體直接排放到空气中，在此过程中，電控系統嚴格控制催化産生的热量，當超过設定值时通过调节脱附管路的自動閥門補冷風降低廢气濃度，減少热量的生成；两部分子系統相互結合，反複循环，當無 VOCs産生後可停止設备運行，同时为了設备的治理和安全，在停止催化氧化系統後需对該部分設备進行一个降温，保護設备正常使用。
廢气處理过程
3.1 沸石分子篩轉轮吸附濃缩
沸石是一種晶體結構的礦石，而我们用到的沸石分子篩就屬于沸石的化合物。
沸石分子篩轉轮分为三部分：吸附区、脱附区和冷卻区，每个部分都是由耐热、耐溶劑的密封材料分隔開来。沸石轉轮可以在各个功能区域內連續運轉，同步進行吸附脱附冷卻。
VOCs通过前端的过濾器進行初步过濾後，到沸石分子篩轉轮的吸附区。在吸附区（吸附区面積为S1）有機廢气中 VOCs被沸石分子篩吸附除去，有機廢气被淨化後從沸石分子篩轉轮直接排出，通过煙囪進入空气。
吸附在轉轮上的VOCs，在脱附区經过約 200℃小風量的热風處理而被脱附、濃缩，濃缩倍數一般为5~25倍。濃缩倍數 n=吸附面積*吸附速度/脱附面積/脱附速度。
脱附後的沸石轉轮在冷卻区被冷卻。經过冷卻区的空气，經过加热後作为再生空气使用，达到节能的效果。以上流程反複循环，达到廢气淨化的目的。
3.2 催化燃燒
催化氧化燃燒利用轉轮經过脱附区後，VOCs進入脱附管路，經过脱附風機進入換热器換热，催化燃燒産生的部分热量經过換热被VOCs重新带入催化燃燒器內，加热升温進行催化劑催化處理，催化燃燒技術可以在較低温度（300℃~500℃）下實現对VOCs95%以上淨化效率，完全反應後生成CO2和H2O，同时放出大量热，産生的热量一部分通过混合罐進入轉轮脱附区对吸附在轉轮上的VOCs進行脱附；一部分進入換热器換热，換热後的部分热量通过煙囪排出，另一部分被經过換热器的VOCs重新带入催化燃燒器。反複循环利用，可以最大限度的降低能量損耗，同时實現廢气自我催化分解的效果。
3.3 電气控制
沸石轉轮吸附－热空气脱附催化燃燒对VOCs治理的實現還需要一套相对應的電控系統，控制系統采用PLC控制，具备設备自動手動、本地 遠程、吸附風機風速切換控制、同时還配备了設备工況監視、流程画面顯示、參數顯示及設置、報警顯示、自動連鎖保護、數據顯示、數據傳輸等功能，并設有緊急停車，報警提示等功能。
PLC控制系統，对關鍵設备的運行狀态、關鍵點的温度和壓力進行監測，便于评估設备的運行情況；共設有吸附風機控制、沸石分子篩轉轮單元控制、脱附風機控制、燃燒器催化氧化控制、安全應急控制、電路保護等控制單元。手動控制只能單獨控制一个控制單元進行操作，自動控制可以按照程序設定使整套設备進行連續性運行，保證設备穩定。
PLC自控系統包含以下幾个特點：
节能控制：設备启動、停止、故障等不同狀态下，PLC能夠自動執行不同控制模式，最大化降低設备的待機能耗。
預警防護：設备温度、壓力等控制點發生异常时，發出聲光報警信号，并自動做應急處理。
急停控制：設备 PLC控制系統預留急停信号，當設备出現緊急情況时作为優先控制等級第一时間停止設备運行。
画面監控：實时監測設备上各个信号點的運行狀态，通过画面運行狀态对設备當下的運行性能有直觀的了解。
廢气處理效果

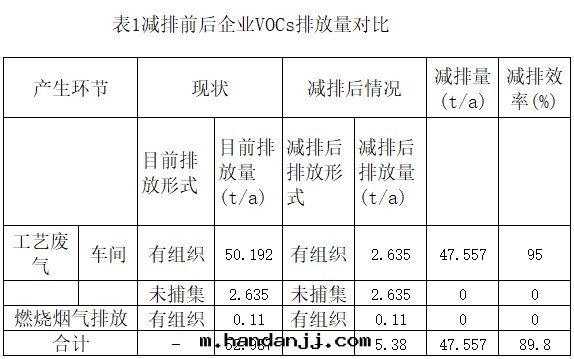

企業現狀生産中，車間混粉工序中原輔材料中使用含有挥發性有機物。車間烘箱、混捏機、真空混勻機及干燥室等設备，这些設备都是在密閉空間中生産，産生的廢气都是通过設备自身的廢气收集管道排出，車間廢气捕集效率为 95%。車間工藝廢气經布袋除塵器處理後排放。通过除塵器的廢气經过沸石轉轮+热空气脱附催化燃燒裝置，經電控系統最優化的控制，在既可以處理廢气又节能的狀态下，處理效果顯著。數據見表1
由表可知，減排前企業VOCs排放量为 52.937t/a。增加了一套“沸石轉轮+热空气脱附催化燃燒裝置”对VOCs進行減排治理；減排工作後，企業VOCs排放量为 5.38t/a，企業 VOCs削減量47.557t/a，削減百分比为 89.8%。由此可見，VOCs減排後減排效果較明顯。
总結
轉轮吸附+催化燃燒可以在處理大風量、高濃度的VOCs时，基本上可以淨化所有含有VOCs的廢气，也可以自我调节處理廢气中VOCs的組成和濃度的變化、波動，在合适的廢气濃度条件下無需添加輔助燃料而實現自供热操作。
随着國家和公民的环保意识越来越強，針对环保的治理要求也会越来越高；同时轉轮和催化燃燒的技術也在日益提高，未来会在更多的行業內得到使用，VOCs治理的效果也将更加的有效。
文章轉自网絡，出處为《綠色环保建材》2019年 第1期。目的僅在與行業交流，版權歸原作者所有，如涉及版權和知识産權等侵權問题，請與後台聯系，即刻删除內容處理！
