引言

挥發性有機化合物(Volatile Organic Compounds,VOCs)是指在101.325Pa标準大气壓下，任何沸點低于或等于250℃的有機化合物[1]，常温狀态下易挥發，包含非甲烷总烴等有機物。VOCs是光化學煙霧的主要前體物，也是導致臭氧污染的主要原因，而细粒子中的有機物的高含量也與大气VOCs有密切關系。VOCs種類繁多，包括酮、酚、酯、醛、醇醚等含氧有機物，含氮有機物，鹵代烴等幾百種物質[2]。VOCs是大气环境的主要污染物，不僅会危害周邊居民的身體健康，還会促進城市光化學煙霧和霾的生成，影響区域大气环境質量。

塑胶行業是東莞市VOCs排放的主要来源之一，占总排放量的28.6%。塑胶生産包括上遊工藝、成型工藝和後處理工藝，在破碎、配料、干燥、塑化挤出(包括注塑、挤塑、吸塑、吹塑、滾塑、發泡等)、噴塗、烘干、印刷等生産环节中，由于工藝温度高，易産生VOCs气體。特别是在後處理工藝中，采用溶劑增亮、塗料塗飾、丝网及曲面印刷、手繪補漆、黏胶組裝等方式对塑胶産品進行表面裝飾、美化、抗老化及耐腐蝕的處理中，存在較大的VOCs排放。因此，必須配置廢气收集和淨化治理裝置。

目前，VOCs治理技術有回收技術和銷毀技術。回收技術主要包括吸收法、吸附法、冷凝法[8]及膜分離[9]。銷毀技術主要包括直接焚燒、蓄热式直接催化焚燒、催化燃燒、蓄热式催化燃燒、生物法、光催化氧化、等離子體破壞等。由于VOCs成分複雜，濃度、流量、成本等因素不同，每種VOCs治理技術都有其自身的優勢和使用限制，如何選擇合适的技術是VOCs治理工作必須面对的問题。

本研究在大量數據调查統計和工程案例現场调研的基礎上，对塑胶行業VOCs治理技術的應用情況變化和經濟成本進行了分析，列舉了某塑胶企業的工程實例，以期为東莞市塑料行業VOCs治理在技術選擇上提供參考。

1 數據调查和監測

數據调查对象主要为東莞市VOCs排放量較大的塑胶行業企業。调查數據主要通过前期摸底排查、後期跟蹤更新和典型案例現场调研三種方式實現。前期摸底排查以全市33个鎮区生态环境分局为调查主力，分区逐一摸底排查，建立各鎮区整治名录，最後彙总于本研究小組。後期跟蹤更新是各生态环境分局根據整治名录，督促企業提升治理技術，定期查訪、跟蹤記录，上報數據和治理設施更新情況。典型案例現场调研是本研究小組根據最新的调查數據，選擇有代表性的工程案例，到企業現场核實，调研企業的生産原輔料、規模、生産工藝、産品、VOCs處理技術的選擇應用、治理設施運行工況、投入費用和運行成本等。

監測數據主要通过企業提供的竣工監測報告、委托監測和現场監測方式獲得，特别是典型工程案例多采用現场采樣監測方式進行，以求數據的真實性、可靠性和对現场工況的實際反映。

2 调研結果與讨論

2.1 塑胶行業VOCs治理技術應用的變化

调研涉及東莞市1974家塑胶企業，其中沒有采取任何治理設施的企業477家，占24.2%;關閉、低VOCs或無VOCs産生的企業751家，占38.0%;有采用治理設施的企業746家，占37.8%。可見，東莞市經曆了多年VOCs治理，塑胶行業已淘汰關閉了一批重污染企業，一些企業撤銷了VOCs産生工序，更多企業有了采用低VOCs原輔材料或水性塗料的趨向，但部分無治理設施的企業仍是需加強整治的重點。

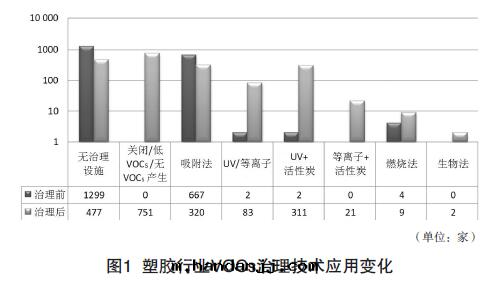

本次研究主要讨論東莞市塑胶行業中已設置VOCs治理設施的企業。從图1可看出，治理前後均为活性炭吸附法的企業數量最多，同时企業已從單一的活性炭吸附技術向新興技術、高治理效率技術和組合技術轉變。UV光解+活性炭吸附是塑胶行業最受關注的VOCs治理技術，上升的幅度最大，达300多家。吸附法和UV+活性炭法两法合占塑胶行業的8成以上，其他治理技術雖逐渐增多，但應用的企業數量較少。根據企業現场的调研反馈，9家燃燒法中，有6家采用吸附濃缩+催化燃燒法，3家采用蓄热式焚燒法(RTO)，治理效率均达90%以上，都有較好的處理效果，是今後需重點推广的治理技術。

2.2 不同末端治理技術的經濟性分析

VOCs末端治理技術可分为傳統技術、新興技術和組合技術。傳統技術包括吸附法、吸收法、冷凝法和膜分離法等。新興技術有光催化氧化法和等離子體法等。組合技術有光催化氧化+活性炭吸附、等離子體+活性炭吸附和吸附濃缩+催化燃燒法等。各類末端治理工藝的特點不同，在進行特定VOCs廢气治理方案的選擇时，應從技術和經濟性上考慮，結合廢气的有機成分、含量、温度、壓力、安全性和生産工藝的協同作用等方面綜合评定，最终确定最佳的治理技術。本研究主要從經濟性方面進行分析。

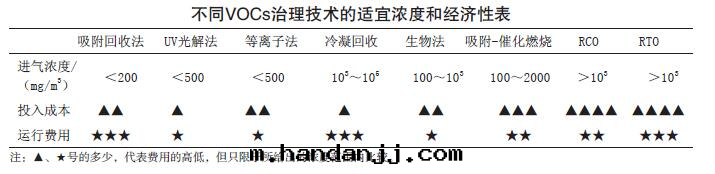

根據调研數據和有關文獻资料，歸納出不同VOCs治理技術的經濟性參考指标(見下表)。UV光解法和等離子體法凭借低投入低運行費用優勢迅速受到企業青睐。吸附回收法和冷凝回收法雖然投入低，但綜合經濟性不高，不推薦單獨使用，建議聯合使用以提高去除效率和增加經濟性。吸附-催化燃燒、蓄热催化燃燒(RCO)和蓄热式焚燒(RTO)，雖然前期投入較大，但由于運行費用合理，治理效率穩定可靠，可擇優考慮。

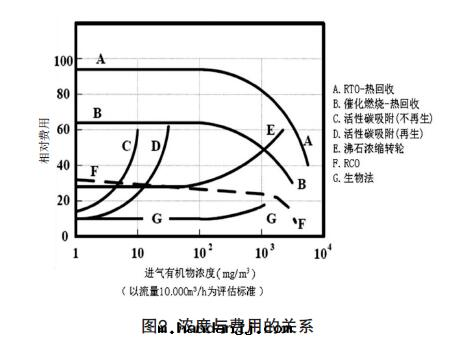

現场调查表明，企業在選擇VOCs末端治理技術时，治理設施的經濟性居首位。为此，有必要深入研究進气濃度與VOCs治理技術經濟性的關系。從图2可看出，活性炭吸附法(曲線C、D)在濃度小于5mg/m3时，費用最省，超过10mg/m3时費用直線上升，因此，濃度在5mg/m3以內的采用此技術費用較低。带有热回收功能的RTO和催化燃燒法(曲線A、B)，相对費用較高，但在濃度高于100mg/m3後費用迅速減少，热回收抵消了昂貴的運行成本。因此，增加热回收利用可大幅削減運行成本，值得推薦。

2.3 分子篩吸附脱附-蓄热式催化燃燒RCO技術工程實例

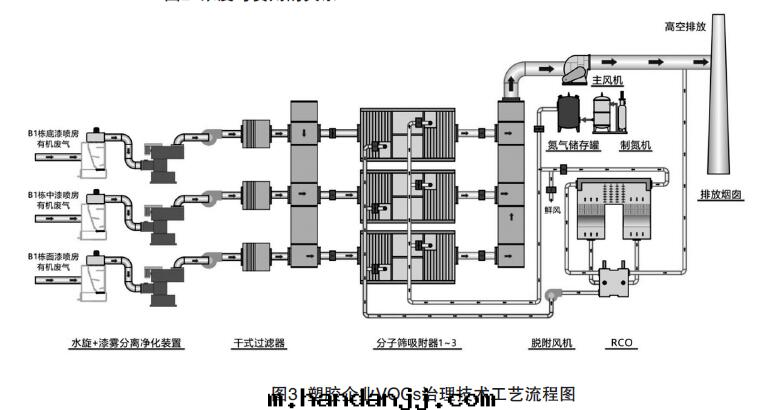

從方法原理與應用實例来看，以上所述的技術均有一定的治理效果，關鍵是治理設施的技術參數要符合設計要求，應與企業的工況匹配，後期的運行管理應規範合理。图3为東莞市某公司設計的VOCs治理工藝，産生的有機廢气中，主要含甲苯、二甲苯、乙酯、丁酯、丁酮等，屬于低濃度大風量類型，采用分子篩吸附脱附-蓄热式催化燃燒RCO技術，處理發泡造粒生産过程中低温聚合工段産生的有機廢气，淨化效率高达92%，有機廢气得到有效去除。

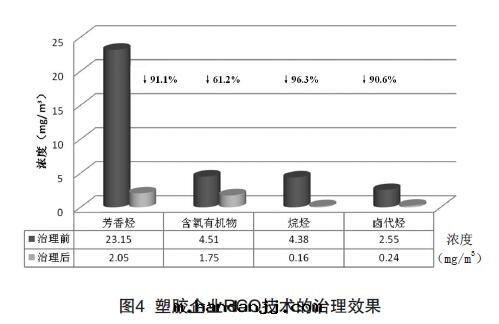

研究表明，塑胶行業的廢气主要包括含氧有機物、芒香烴、烷烴、鹵代烴、烯烴和含氮有機物等237種VOCs物質。其中含氧有機物占50%以上，其次为由苯及苯系物、萘組成的芳香烴，後面排名分别为烷烴、鹵代烴、烯烴和含氮有機物。塑胶表面塗裝中的噴塗、烘干、印刷工藝廢气應采用吸附-冷凝回收法和吸附-催化燃燒法或其他組合技術，VOCs廢气淨化效率應达到90%以上。據現场監測，結果如图4所示，芳香烴、含氧有機物、烷烴、鹵代烴都得到了有效去除，效果顯著。

3 結論與建議

(1) 東莞市塑胶行業VOCs治理，大多采用撤銷VOCs産生工序、更換低VOCs原輔料的措施，治理技術從單一的活性炭吸附技術向新興技術、高治理效率技術和組合技術轉變。

(2) 由于UV光解法和等離子體法具有成本優勢， 應用案例不斷增加， 東莞地区UV光解+活性炭吸附是塑胶行業最受關注的VOCs治理技術，但在後期運行監管方面，必須注意排放的穩定达标。建議企業關注吸附劑的饱和周期并及时落實更換，加強運行台賬記录和管理，确保設施穩定運行。

(3) 經濟性是企業選擇VOCs治理技術首要考慮的因素，吸附-催化燃燒、RCO和RTO法，雖投资成本較高，但治理效率高，運行穩定。建議有条件的企業增加热回收工藝，降低整體運行成本，达到費用合理、治理效果顯著的目的。

(4) 在選擇适宜治理工藝的前提下，後期規範合理的運行管理非常重要。建議每年定期对总排口及廠界開展監測，監測指标須包含臭气濃度和非甲烷总烴、廢气處理設施監測進出口參數，并核算VOCs的去除率。
