安徽省蕪湖市某自動化裝备生産企業位于市区經濟技術開發区內，是一家主要生産物料輸送自動化裝备及配件的民營企業，其綜合生産廠房內，建設有1条結構件加工塗裝生産線，由抛丸打磨間、静電噴塗柜、油性漆噴漆車間、烘干車間等部分組成。其中，抛丸打磨間、静電噴塗柜、烘干車間都已單獨設置了較为完善的除塵、廢气淨化系統。油性漆噴漆車間由于建設时环保要求相对較低，僅設置有初級漆霧淨化棉层及地沟排風系統，未考慮VOCs有機廢气的深度淨化，已不能滿足現行排放要求。
參照《工業企業設計衛生标準》(GBZl—2010)、《工業企業挥發性有機物排放控制标準》(DBl2/524—2014)、《大气污染物綜合排放标準》(GB 16297--1996)、《挥發性有機物(VOCs)污染防治技術政策》(环保部2013年第31号公告)等标準及政策文件，为進一步改善車間內作業场所环境、減少廠区VOCs排放量，該企業委托资質單位对已建噴漆房排風系統進行环保改造，对噴漆廢气進行深度處理，在原有淨化系統的基礎上，增加1套活性炭吸附濃缩.RCO催化氧化裝置，改造工程投運後，VOCs排放濃度可控制在最新國家标準限值以下。
1 噴漆廢气治理技術
1.1噴漆廢气産生来源
目前，噴漆工藝已广泛應用于機械、汽車、船舶、家具、電子等各个行業。工業噴漆工藝中所采用的塗料由固份與挥發份組成，其中固份主要包括醇酸樹脂、丙烯酸樹脂、聚酯等成膜物質以及平流劑、增塑劑等助劑;挥發份主要包括溶劑與稀釋劑，一般常用的溶劑以醇類、脂肪烴類、醚類、脂類、芳香烴類为主。噴漆工序中産生的有機廢气来自有機溶劑與稀釋劑的挥發，由于有機溶劑不会随油漆附着在噴漆件表面，在噴塗與固化过程中将全部挥發出来形成濃度水平不等的有機廢气。
工業噴漆根據自動化程度可劃分为人工噴漆與機械臂噴漆，傳統的人工噴漆工藝即作業人员手持噴槍对噴漆物表面進行噴漆，該方式塗层的均勻性、塗膜質量穩定性以及塗料利用率與操作工人技術水平關系較大，且作業人员始终在噴漆室內活動，对个體防護要求較高。近年来随工業自動化技術的發展，機械臂自動噴塗已逐渐應用于電气、電子、家電等多个行業領域。與人工噴漆相比，機械臂噴塗顯著提高了噴漆作業效率，可每天多班連續工作，且采用PLC系統对塗层厚度、噴劑使用量均可精準控制，噴漆效果較好。由于作業人员僅在噴漆控制室進行遠程操作，避免工人與噴漆污染物的直接接觸。我國正在大力推广自動連續化機械噴塗線技術，但由于建設成本相对較高、設备運行維護工作相对複雜，目前國內中小企業仍以人工噴漆作業为主。
1.2噴漆廢气成分及特點
噴漆廢气的成分主要为苯、甲苯、二甲苯、乙烷、庚烷、甲基乙基酮、乙酸乙酯、四氯化碳等，其中，苯系物危害較大，为主要污染物質。除了以上气态污染物，噴漆廢气還含有一定量漆霧(固份成膜物質)、环境粉塵等。
噴漆廢气具有如下特點：
①根據使用的油漆種類不同，廢气物質組成及含量各不相同。根據固份比例以及溶劑類型，目前市面上的油漆一般分为高固份漆、低固份漆、油性漆與水性漆等；
②噴漆廢气中含有較多细小黏稠的油漆颗粒物，不易稀釋，易導致吸附材料的堵塞；
③噴漆廢气VOCs污染物挥發性強，産生源扩散面積較大，必須在封閉空間內才能有效控制與收集，處理風量需根據封閉空間體積、控制截面面積、控制風速、換气次數等參數确定；
④噴漆廢气內污染物質一般不溶于水，傳統噴漆水帘柜存在清渣、污水處理等方面的困難；
⑤噴漆廢气VOCs排放濃度随有機溶劑或助劑添加量的多少有所變化，一般在50—300 mg/m3，屬于大气量低濃度VOCs有機廢气。
1.3常用噴漆廢气治理技術
我國噴漆廢气治理行業發展較晚，技術基礎相对薄弱，目前市场上采用的治理工藝主要采用水旋/漆霧过濾棉預處理後，進入固定吸附床、光催化氧化裝置以及介質阻擋放電裝置等設备進行淨化。
吸附法(活性炭固定床)是最簡單有效的一種噴漆廢气深度治理技術，該項技術的優點是淨化設备結構簡單、投资成本低、運營維護較方便，特别是針对中低濃度的VOCs有較高的淨化效率。但該技術的缺點也較为突出，由于活性炭吸附容量有限、用于吸附的填料需定期更換，且更換周期相对較短，導致運行成本較高。
光催化氧化裝置與低温等離子體發生器等淨化裝置在除臭領域有較多成功應用案例，但針对噴漆行業的VOCs廢气治理方面，存在淨化效率低、設备故障率高且存在安全風險等缺點，并未被广泛認可。随着VOCs有機廢气治理技術的發展，部分大型汽車噴漆企業開始引進RTO蓄热式焚燒爐淨化工藝，并采用沸石轉轮等新型吸附裝置。
該工藝優點是淨化效率較高，焚燒温度达800 oC时VOCs淨化效率可达99%以上。缺點是設备造價高昂、系統控制複雜、蓄热陶瓷块風阻大及運行費用高等。通过对以上各類技術優缺點的分析比較，結合目前國內塗裝行業生産特點，本文提出的活性炭吸附濃缩一RCO催化氧化裝置旧。作为一種VOCs深度處理新技術，在該淨化領域有較为广闊的應用前景。
2活性炭吸附濃缩-RCO催化氧化裝置的應用研究
2.1活性炭吸附濃缩.RCO催化氧化裝置淨化过程

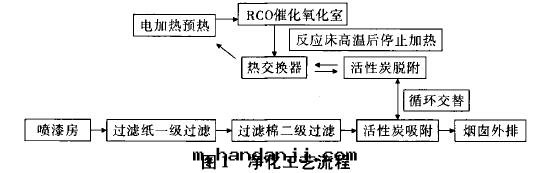

通过对現场生産設施的分析與測量，針对該噴漆生産線設計采用活性炭吸附濃缩.RCO催化氧化裝置淨化噴漆VOCs有機廢气，漆霧采用2級預處理淨化，即采用噴漆車間地沟鋪設漆霧过濾折闆紙+漆霧过濾棉進行無塵處理。RCO催化氧化裝置選用鉑金貴金屬催化劑，为了使温控準确，采用電加热方式提供热源，淨化工藝流程見图1。
2.2活性炭吸附濃缩一RCO催化氧化裝置設备

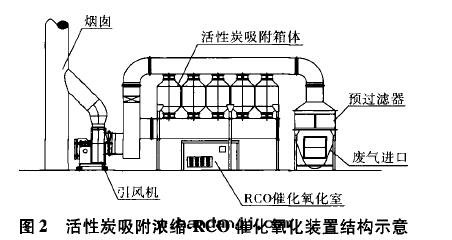

活性炭吸附濃缩.RCO催化氧化裝置主要由干式預过濾器、蜂窩活性炭吸附箱、RCO催化燃燒室、脱附風機系統、進出風管道及閥門控制組構成。考慮到設备運輸及安裝簡便，采用模块式框架結構，結構示意見图2。
2.3活性炭吸附濃缩一RCO催化氧化裝置淨化工藝影響因素與对策
活性炭吸附一RCO協同淨化系統在淨化过程中，影響處理效果的主要因素有：
(1)颗粒物濃度。當噴漆廢气中含有較多颗粒物时，該工藝对預过濾材料、过濾面積、更換周期都有較高要求，确保進入活性炭吸附濃缩段內颗粒物幾乎被清除，才能保證活性炭吸附性能不受影響。一般采用噴淋塔配合干式过濾棉進行預處理。
(2)進口温度。當噴漆廢气混入烘干等高温廢气时，活性炭吸附濃缩一RCO催化氧化裝置需考慮降温措施，保證進人活性炭吸附濃缩段廢气温度低于40℃，温度过高将直接影響活性炭填料的吸附性能，一般可采用水冷或風冷降温措施。
(3)催化氧化床温度。催化氧化床温度宜控制在350～400℃，温度过低VOCs催化氧化反應不彻底，温度过高則能耗較大，運行費用过高。为保證較高的淨化效率及較低的能耗，可采用热交換器進行換热节能。
3項目改造後的淨化效果

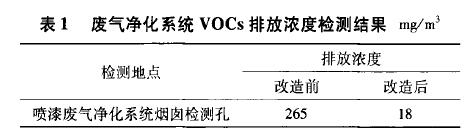

活性炭吸附濃缩一RCO催化氧化裝置投入運行後，噴漆有機廢气淨化系統的排放濃度低于20mg/m3(非甲烷总烴計)，符合國家現行排放标準。淨化系統運行前後VOCs排放濃度檢測結果見表1。
4 結語
采用活性炭吸附濃缩.RCO催化氧化裝置对塗裝生産線有機廢气進行深度處理，淨化效率遠高于湿式洗滌、低温等離子體、光氧催化等處理工藝，同时避免了單純固定床吸附带来的填料頻繁更換問题，且建設及運行成本遠低于RTO、TO等工藝，适用于處理低濃度大气量的塗裝廢气，在該領域有較为广闊的應用前景。
