软包裝企業的VOCs治理手段目前，公認的VOCs治理手段包括源头削減、过程控制、末端治理等，其中，源头削減是VOCs治理的根本和方向，旨在依靠科技進步，逐步用先進的生産手段、环保材料和环保工藝来生産软包裝産品。过程控制是手段，在源头還不能彻底杜絕污染时，过程的控制思路和科學的控制手段成为關鍵，收集效果取決于設計思路和收集質量，这将为末端治理創造条件。末端治理是目前工作量最大、任務最艱巨的一關，其是企業最後一道綠色防線，必須認真做好、做彻底，这将是一个漫长的路程。
末端治理工藝路線的選擇

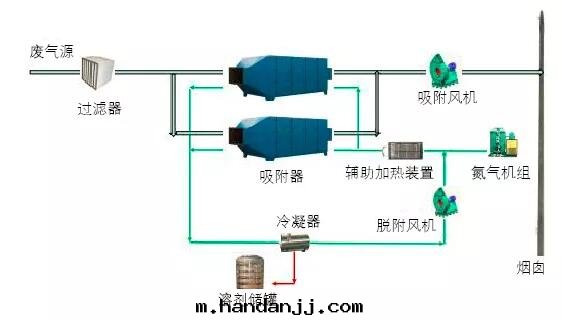

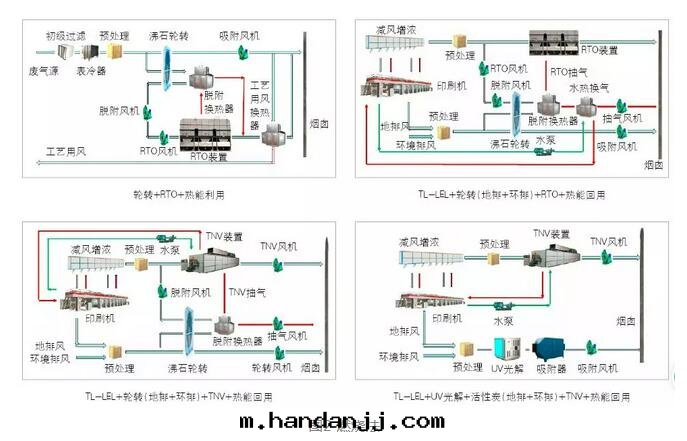

不同软包裝企業的規模、生産手段、産品及企業自身条件存在諸多不同。为了保證産品屬性及客戶需求不變，软包裝企業需要結合自身實際情況和特點選擇既适合本企業實際生産情況又能夠可持續使用的治理技術，否則会造成短期效應或幾年後再投资。當前，末端治理工藝主要有两種，即回收法（見图1）和燃燒法（見图2）。
01回收法
回收法分蒸气回收、氮气回收、真空變壓回收等。一般采用的回收路線是：溶劑回收+精制+再利用。該方法适用以下特征企業：大中型企業且年使用量在1000吨以上；屬于連續生産型企業，使用溶劑相对單一。目前，國內的回收法與國際相比，技術還有一定差距，主要是回收率和回收溶劑質量還存在一定不足。
02燃燒法
(1)轮轉+RTO+热能利用
該方法适用以下特征企業：大中型企業或者大風量、低濃度生産；連續生産或間斷不超过10小时；采用天然气或柴油補热。
該方法具有如下特點：良好的工藝與热能設計，能滿足正常運行狀态，無須額外消耗天然气等；轉轮解決大風量、低濃度問题，減少末端治理設备投资；充分利用RTO热能，回用于生産加热，节約生産費用，增加收益；持續达标，环保檢查無後顧之憂；安全穩定，双保險安全預警控制。其缺點是轉轮会消耗一定热能。
(2)TL-LEL+轮轉（地排+环排）+RTO+热能回用
該方法适用的特征企業與第一種燃燒法相同，具有如下特點：TL-LEL減風增濃使热能循环利用，节省能源，減少总排風量，为末端治理降低投入；良好的工藝與热能設計，能滿足RTO正常運行狀态，無須額外消耗天然气等；充分利用RTO热能，回用于生産加热，节約生産運行費用；两股排气持續达标，环保檢查無後顧之憂；安全穩定運行，双保險安全預警控制。
此外，該方法用一个小轉轮吸附印刷機、干複機下排風和环境風後送入RTO處理，使車間环境空气更潔淨。总體来说，該方案實現了多種技術組合和智能化控制，性價比高，效果好，有前景。
(3)TL-LEL+轮轉（地排+环排）+TNV+热能回用
該方法适用以下特征企業：中小型企業或大風量、低濃度生産；連續或間斷生産；采用天然气或使用柴油補热。
該方法具有如下特點：TL-LEL減風增濃使热能循环利用，节省能源，減少排風量，为末端治理节約投资；TNV投资少，2万風量的約100万元左右；燃燒气和轉轮淨化气均可达标；用轉轮吸附印刷和干複機下排風和环境風後送入直燃爐，解決了因減風增濃而造成的环境污染，車間环境更清潔。該方法采用了換热式直燃爐，自燃濃度要求比RTO高，正常運轉要消耗一定燃气，以2万風量为例，燃气消耗約10m3/h，月均消耗費用約2万元，性價比較高 。
(4)TL-LEL+UV光解+活性炭（地排+环排）+TNV+热能回用
該方法适用以下特征企業：小型企業；連續或間斷生産；采用天然气或柴油儲罐補热。
該方法具有如下特點：TL-LEL減風增濃使热能循环利用，节省能源；为末端治理节約投资；TNV投资少，2万風量的約100万元左右；換热式直燃爐要求自燃濃度高，正常運轉燃气消耗为10m3/h，月消耗費用2万元左右；直燃爐燃燒後达标排放。
該方法存在的問题：用UV光解和不带再生裝置的活性炭吸附裝置處理下排風和环境風，不能保證环保的持續达标，如果遇到环保檢查，存在很大隐患；因为下排風濃度一般在30～600mg/m3，但也有近1000mg/m3左右的，活性炭吸附总要饱和。
末端治理設备的選擇
末端治理設备通常采用銷毀技術，主要有以下幾種裝置：催化氧化裝置（CO）、高温蓄热催化氧化裝置（RCO）、高温蓄热氧化裝置（RTO）、液體（廢溶劑）焚燒裝置、換热式直燃焚燒裝置（TNV）等。笔者在此重點介紹以下3種。
01高温蓄热氧化裝置（RTO）
按設計結構不同，高温蓄热氧化裝置可分为：三室RTO（即三塔RTO）、旋轉式R-RTO、多閥組D-RTO。廢气濃度在1500～2000mg/m3以上的可單獨使用RTO，廢气濃度在1500～2000mg/m3以下的可配合沸石分子篩轉轮使用，先提高廢气濃度，再進行燃燒。
技術原理：把有機廢气加热升温至760℃，使廢气中的VOCs氧化分解，成为無害的CO2和H2O；氧化産生的高温气體流經特制的陶瓷蓄热體，使陶瓷體升温而“蓄热”，此“蓄热”用于預热後續進入的有機廢气，從而节省廢气升温的燃料消耗。
技術特點：處理範圍广、达标性能高、運行費用低、使用壽命及热能回用高、維護簡便。
适用行業：表面噴塗、包裝印刷、石油化工、醫藥、電子、瀝青、塑料等行業。
适用工況：中高濃度，多組分有機廢气，如低濃度廢气可搭配沸石分子篩轉轮廢气濃缩成高濃度气體。
02旋轉式高温蓄热氧化裝置（R-RTO）
該裝置利用蓄热材料儲存的热量，将待處理混合气體加热升温至760～850℃，将混合气體中的挥發性有機化合物氧化，分解成H2O和CO2。該裝置将一个燃燒室分成12个小室，從而實現垂直通路、定量流動（不短路）；單一轉閥代替三塔RTO的9个風門，用1套带有驅動裝置的旋轉閥門调节气流方向。
技術特點：處理範圍广，达标性能高，热能回用高，壓力波動小，洩露率低，設备緊湊，节省空間，維護方便。
03多閥組蓄热氧化裝置（MV-RTO）
該裝置利用蓄热材料儲存的热量，将待處理混合气體加热升温至760～850℃，将混合气體中的挥發性有機化合物氧化分解成H2O和CO2。該裝置将整个蓄热室分为5、7或9个室，從而實現垂直通道、定量流動不斷路；多閥組代替三塔RTO的6个提升閥組。
技術特點：多閥門組RTO弥補了單一轉閥旋轉RTO的檢修問题，淨化效率达99.5%以上，高濃度廢气超温影響小，閥組接近零洩漏。
适用行業：石油化工、醫藥、包裝印刷、表面噴塗、皮革、油墨、胶黏劑等。
适用工況：中高濃度，多組分有機廢气，如低濃度廢气可搭配沸石分子篩轉轮廢气濃缩成高濃度气體。
3種不同結構的RTO对比
主要相同點——基本原理一致；所用鋼材管道、內保温陶瓷纖維、蓄热體基本一致；高温閥一致；热能再利用的換热器基本一致；燃燒器一致。
主要不同點——內部結構設計不同，從外形上看，一種是长方形，另外两種是立式圆形；气體進出切換閥的方式不同；淨化效率不同，應以實際案例和第三方監測機構數據为準；價格不同。當前，VOCs治理任務十分艱巨，笔者在本文中介紹的末端治理工藝路線和設备都是目前的主流應用，希望能为業界提供有益參考。
(本文根據中國印刷技術協会凹版印刷分会副理事长、河北天龍环保科技有限公司董事长肖崗行在2019中國國際软包裝技術高峰論壇上的演講整理而成)
