1、三苯罐区VOCs治理需求

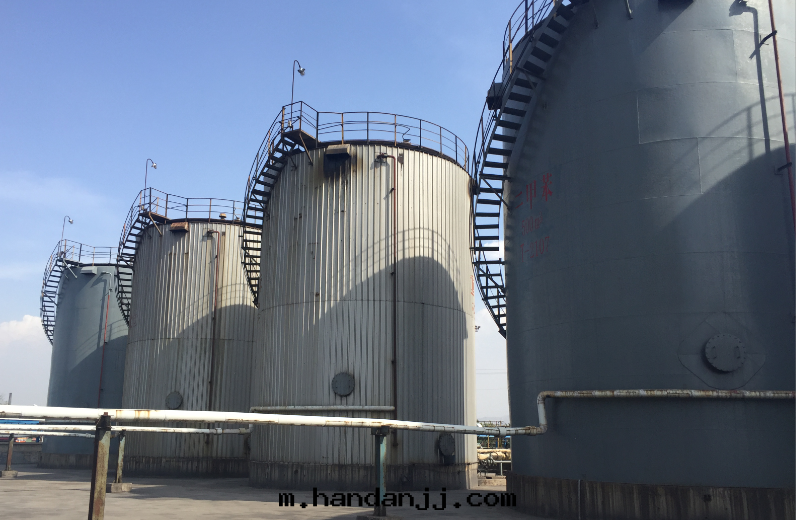

3个內浮頂罐：溶劑罐T-601、湿溶劑罐T-602和混合芳烴缓沖罐T-701罐頂挥發性廢气治理，以滿足排放标準。

2、三苯罐区VOCs主要組分

3、三苯罐区VOCs治理廢气收集

每座儲罐罐頂設置油气收集支管，各儲罐VOCs气相支線靠近儲罐位置設置阻爆轟型阻火器，其目的是防止极端情況下的蹿火，阻火器两端設置切斷閥。油气总管後設置一台增壓的液环壓缩機，采用撬裝設备。增壓風機采用變頻调速系統，既保證罐頂排气通暢，又能起到节能的作用。每一个品種油气聯通管道(如苯)上設置壓控切斷閥，壓控閥全開启壓力取900Pa。气相管線的連通，其目的是保持壓力平衡，避免單一儲罐進料壓力升高導致風機頻繁启停和儲罐壓力振蕩。

4、适用的三苯罐区VOCs治理技術分析

4.1罐区VOCs治理冷凝+吸附組合工藝

冷凝法一般采用多級(三級)連續冷卻的方法實現油气分離。冷凝过程分为預冷、一級冷凝、二級冷凝、三級冷凝。一般設置四級冷凝温度，分别为5，－35，－75，－110℃。对芳烴類介質而言，存在介質結晶析出問题(如苯在5.1℃就会結晶析出)，如果温度偏低会堵塞系統造成事故，所以冷凝法如果用于芳烴類介質的油气回收，不适合采用深冷，可預冷至6～10℃回收部分芳烴。

由于苯的排放要求高，而單級活性炭罐的吸附效率为97%～99%，無法滿足排放要求，因此吸附部分的配置需要增加一級吸附罐，采用活性炭二級吸附罐，苯及其他烴類的吸附效率可达到99.5%以上，滿足排放要求。冷凝(預冷)+吸附組合工藝去掉了耗能大的深冷部分，吸附裝置處理較低濃度的進气，有助于組合工藝的长周期運行。

也有部分企業采用吸附+冷凝的油气處理工藝。裝置運行實踐顯示，在吸附过程中産生大量吸附热，特别在夏季，經常出現由于吸附罐温度过高而報警的現象，造成裝置連鎖停車，可以通过在原吸附罐上新增噴淋裝置，利用生産用水進行降温的措施来解決吸附罐高温報警的問题。吸附+冷凝組合工藝的缺點是三苯易使活性炭失活，活性炭吸附过程如進气濃度过高，会造成吸附热效應，可能使吸附劑床层超温，易引起活性炭失活，嚴重的会引起塔內油气氧化發生爆炸，存在安全隐患。失活活性炭的處理也存在二次污染問题。

4.2罐区VOCs治理冷凝+催化氧化組合工藝

催化氧化的工作原理是VOCs在250～450℃的温度和催化劑作用下，與氧發生氧化反應，生成水和二氧化碳，目前應用于石化企業污水處理场廢气、苯儲罐逸散廢气、橡胶尾气、聚醚廢气、化學品裝船廢气等淨化治理，在石化企業已經投用20餘套治理裝置。如中國石油化工股份有限公司金陵分公司的污水處理场高濃度尾气治理裝置，采用催化氧化燃燒技術，該裝置总烴的平均去除率为92.58%;揚子石化－巴斯夫有限責任公司对聚乙烯工藝尾气進行收集，并将收集气送蓄热式氧化爐處理，在高温条件下有效地氧化、分解煙气中的有機气體。

通过冷凝法工藝(預冷)，可部分回收罐区苯、甲苯、二甲苯等有機物，有一定的經濟效益。

4.3罐区VOCs治理冷凝+膜分離+吸附組合工藝

其主流的油气處理工藝为气柜收集－壓缩/冷凝－吸收－膜分離－變壓吸附組合工藝，該流程集成了壓缩/冷凝、吸收、膜分離、變壓吸附等工藝技術，充分發挥了各技術的優點。冷凝法适于較高濃度進气的初步處理，能迅速降低油气濃度;吸附工藝对于較低濃度的油气處理效率比較好，可設置在系統尾部;膜分離对油气濃度适應性較好，但無法直接得到液态産品，适合用作冷凝法和吸附工藝的中間連接工藝。

长嶺分公司三苯铁路裝車系統油气回收裝置設計能力为300m3/h，采用德國BorsigGmbH工藝技術與德國GKSS膜，尾气經油气回收裝置處理後，非甲烷总烴的排放質量濃度由5880～16233.3mg/m3降至97.3～117.0mg/m3，吸收率为98.01%～99.40%，平均吸收率为98.81%;苯質量濃度为3.6mg/m3，甲苯質量濃度1.7mg/m3，二甲苯質量濃度3.4mg/m3，乙苯質量濃度为0，均符合GB31570—2015的要求。

當組合工藝中缺少吸附工藝时，三苯铁路裝車系統油气中苯質量濃度由1870mg/m3(平均值)降至2.5mg/m3(平均值)，平均吸收率为99.87%;油气中总烴質量濃度由4.7×105mg/m3(平均值)降至4.1×103mg/m3，平均吸收率为99.1%。但总烴質量濃度超过了120mg/m3的限值，至少需要去除率达到97%的另一級工藝才滿足标準要求。

5、三苯罐区VOCs治理技術的應用分析

冷凝+膜分離+吸附組合工藝适用于大型芳烴罐区的VOCs處理，可以滿足嚴格的环保标準，經吸附器淨化後的氮气可進行回收使用，以降低氮气消耗，但投资較大;

冷凝+催化氧化組合工藝可回收一部分三苯有機物，油气經催化氧化能得到較彻底的處理(一般低于20mg/m3)，可滿足嚴格的环保排放要求，适用于較低濃度的VOCs處理;

冷凝+二級吸附組合工藝可滿足环保标準要求，但占地較大，且存在由于預冷後油气濃度相对較高使活性炭相对較易失活的問题;

含苯油气直接去煅後焦的窑尾處理，由于其气量較大可能導致窑尾壓力有較大波動，且由于濃度較低，需要較多燃料气伴燒。

6、三苯罐区VOCs治理总結

儲罐呼出排放 VOCs 不但造成资源損失，還污染大气环境。治理儲罐区 VOCs 排放是节約资源減少損失的需要，保護大气环境的需要。治理主要方法是安裝頂空聯通气相管路和末端油气回收裝置，油气回收處理裝置的尾气达标排放。安裝罐頂聯通管路系統，必須正确選型儲罐保護的罐頂配置、合理設置氮封和各種保護配置的壓力控制区間、穩妥做好群罐防火防爆的系統設計。
