冷凝+吸附”與“吸附+吸收”两条工藝是我们經常碰到的工藝路線，特别是針对高濃度有機廢气，比如儲罐中的大小呼吸廢气或裝車台中的廢气，此類有機廢气特點是濃度高气量小。方法对比限如下描述工況。

現在就此两種工藝，在同一廢气源情況下進行对比：

一【基本參數】

1、廢气源參數，流量600m³/h，濃度800g/m³，排放气體总量中含烴類480kg/h；

2、吸附劑活性炭的吸附容量和使用壽命，吸附容量國産的按5%、進口的按10%(美德維實伟克)，吸附壽命國産的按2 年、進口的按10 年(美德維實伟克承諾)，價格國産的按1.5 万元/t、進口的按6 万元/t；

3、電費按照0.8 元/kwh；

4、冷凝工況及冷凝前後的油气濃度：三級冷凝工況，最低温度-70℃，冷凝後殘餘濃度80g/m³，(600m³冷凝後在第三級-70℃下的餘气體積有321.1308m³，濃度79.3812g/m³。若讓餘气温度回升至35℃，體積增至488.4824m³，濃度只有52.1856g/m³)，殘餘烴類25.5kg。

二【不同工藝的流程和特點】

1、冷凝+吸附

工藝流程：先对油气降温，使之90%冷凝液化。回收物为液化汽油，未回收的是低濃度餘气，然後用吸附罐将餘气中烴類物質吸附富集，讓餘气中空气排放。吸附富集的烴類組分脱附後返回冷凝級继續冷凝液化。

冷凝+吸附工藝的配置，有冷凝和吸附两大單元。

①冷凝單元工況：設置三級冷凝，第一級從常温冷凝到3℃、第二級從3℃冷凝到-35℃、第三級從-35℃冷凝到-70℃。第三級的冷凝餘气返回第一級前面的前置換热器，冷量回用，将進入油气回收處理裝置的油气預冷，有节能效果。冷凝單元能夠見到回收的液态汽油，在前端密閉保證、傳輸順暢的情況下，回收率大于90%，对于600m³/h 的濃度为800g/m³的油气，液化回收的液态油为430kg/h 左右。冷凝單元單位耗電約0.2kwh/m³，處理600m³/h 油气電耗120kwh.，電費96元/h。

②吸附單元的配置：吸附單元配置吸附罐两只和脱附真空泵一台，以及用于切換吸附脱附的電動或气動閥門若干。真空泵還需要配备冷卻系統。

2、吸附+吸收

①吸附工藝的作用：是将廢气中烴類物質吸附截留，讓空气排放。对于低濃度有機气體，吸附的作用更表現为将有機气體和空气混合體中低濃度的有機物吸附截留，脱附得到高濃度的有機气體，稱为富集提濃。吸附工藝将烴類組分富集提濃，但烴類組分的狀态仍然是气态，只是從濃度低一些的气體富集为濃度高一些的气體。但是，人们進行有機气體治理的更多目的，是要将有機物回收利用。而從气态到气态，就达不到目的。所以，吸附工藝不能單獨使用，要與其他能夠将气體相變为液體的工藝方法組合運用。

②吸收法的作用：吸收法，就是用液體噴淋吸收气體的方法。吸收法对吸收劑的要求，是必須能夠溶解吸收需要吸收的組分，如果吸收劑與被吸收的組分在壓力、温度、濃度方面，不能滿足将要吸收的組分溶解的目的，就会失去或降低吸收效果。

吸附+吸收的流程：油气先進入吸附罐中炭床，烴類組分被攔截吸附，空气排放。炭床吸附到接近饱和量(不能到饱和狀态，處于饱和邊緣就会造成排放超标)，脱附進入吸收塔，從汽油儲罐抽汽油对脱附气體進行噴淋吸收，回收物進入吸收劑(汽油)。

三【差异及利弊】

两種工藝均为組合工藝，但有不少差异。

①，關于活性炭用量：考量活性炭用量，首先要比較活性炭吸附容量指标。目前，國産活性炭吸附容量不大于5%指标，确定为國産的5%、進口的10%。

【吸附+吸收工藝】：以600m³/h、含量480kg/h 为例，采用吸附+吸收工藝，直接吸附高濃度油气，采用國産活性炭，需要9600kg，另为控制尾气达标要求炭床需要加30%活性炭，則需要12.5 吨活性炭，約30m³。两个罐，各不小于15m³。切換时間不大于30min，體積龐大。有的廠家为了減小吸附劑量，在吸脱附周期上想辦法，如，将切換时間改为15min，吸附罐改为7.5m³。若采用進口活性炭，以上數據相應減少一半，活性炭6 吨、吸附罐8m³(進口活性炭比重小于國産活性炭)，體積仍然不小。

【冷凝+吸附工藝】：三級冷凝工況，最低温度-70℃，冷凝後殘餘濃度80g/m³，(600m³冷凝後在第三級-70℃下的餘气體積有321.1308m³，濃度79.3812g/m³。若讓餘气温度回升至35℃，體積增至488.4824m³，濃度只有52.1856g/m³)，殘餘烴類25.5kg。由于冷凝餘气濃度低，殘餘烴類25.5kg。采用國産活性炭，需要活性炭0.66 吨，吸附罐體積各1m³。采用進口活性炭吸附，需要活性炭280kg，吸附罐2 只，每只0.5m³，其體積、所需鋼材、成本均相对小了很多。

②，關于真空泵配置功率：從吸附罐體積大小、活性炭用量多少的比較，采用真空泵大小的問题，也很明顯。需要配置真空泵的情況見下表：

③，關于用大儲罐做吸收劑带来的其他問题

【吸收塔尾气濃度較高】中石化环境監測总站、中石化撫順石油研究院对華北地区采用貧油作为吸收劑噴淋的一套吸附法油气回收裝置，進行了吸收塔進出口油气濃度采樣檢測分析，得到如下數據：

從上面表格數據可見，噴淋塔出口濃度都在410g/m³以上，其意味着吸附油气的炭床，不但要吸附從發油鶴管處密閉收集来的油气，同时還要吸附噴淋塔尾气中濃度在410g/m³以上的油气，後果則是活性碳吸附量增加、吸脱附启動頻繁、周期缩短;另一方面，活性碳在超負荷狀态下運行，吸附率、使用壽命都会加速衰減。如果真空泵開始脱附的流量、壓力影響，噴淋塔發生“液泛”时，問题只会更加嚴重。

四【用大罐中汽油做吸收劑造成大罐儲存損耗增加】

噴淋吸收液是從汽油大罐抽取，噴淋之後送回汽油大罐。由于吸脱附切換頻繁、周期短、流量大，增加了液态油品進出儲罐的頻率，相对于静止存放的情況，液體內部的被擾動相似沸腾運動，会破壞液面静止的封閉面，直接波及液面以上的大濃度层，削弱大濃度层对液面蒸發的抑制作用，加速液面的蒸發。汽油大罐会從静止儲存狀态轉變为非穩态儲存狀态，加剧汽油的蒸發損耗。

儲存容器的油品蒸發及油气排放为非穩态多變量系統，非穩态儲存狀态会增加儲存損耗。(請見《油气回收基礎理論及其應用》黃維秋主编，P107)。如，广州石化油庫管理人员说，大儲罐的儲存損耗“比起安裝油气回收之前，每天增加30—50kg”。

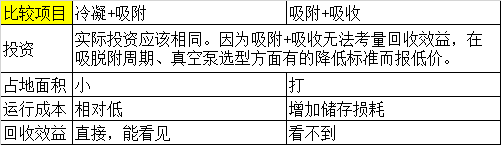

綜合以上分析，我们不難得到冷凝+變壓吸附/吸附+吸收技術的數據比較：

原标题:VOCs處理技術 |“冷凝+吸附”與“吸附+吸收”两条工藝深度对比解析
