挥發性有機物( VOCs) 作为光化學反應的重要前體物，是産生灰霾的主要根源，不僅危害环境而且危害人類健康，近年来受到社会高度重視，VOCs治理迅速掀起了一股热潮。
VOCs治理技術有吸附、冷凝、吸收、膜分離等回收技術，以及燃燒、生物、低温等離子體、紫外光催化氧化等消除技術，以及根據廢气特點采取組合技術。近年来，对于大風量、低濃度有機廢气，治理的主流技術有“RTO ( 蓄热式热氧化) 技術”“沸石轉轮吸附濃缩- RTO 技術”“活性炭吸附- 氮气脱附冷凝溶劑回收技術”和“吸附濃缩- CO ( 催化氧化) 技術”，广泛運用于汽車塗裝廢气、家具廠噴漆廢气、包裝印刷廢气、塗料生産廢气等的治理。
企業在選擇VOCs 治理技術时，必須兼顧技術可行性和經濟适宜性，昂貴的投资和較高的運行費用对于很多企業来说難以承受。塗料生産廢气是典型的大風量、低濃度有機廢气，因此，本文以非連續生産的某塗料生産企業为例，比較幾種可行技術方案的經濟性，为優化VOCs 治理方案提供參考。
1 VOCs治理技術經濟性分析
1. 1 各技術工藝簡介
1. 1. 1 RTO技術

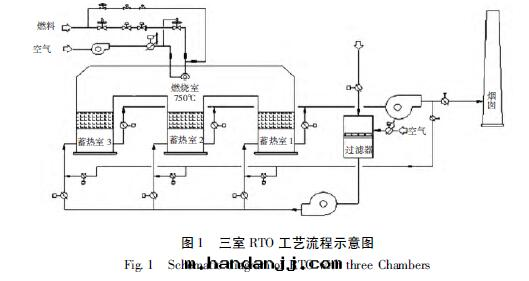

RTO 是一種配有蓄热床层的热力燃燒治理技術，蓄热燃燒系統主要由燃燒裝置、蓄热室( 內有蓄热體) 、換向系統、排煙系統和連接管道等組成( 見图1) ，其工作原理为: 将有機廢气加热至750℃以上，使廢气中的有機物氧化分解成CO2和H2O，氧化反應産生的高温气體流經蓄热體，使蓄热體升温而“蓄热”，進而用于預热後續進入的有機廢气而“放热”，從而节省廢气升温所消耗的燃料量，蓄热體“放热”後立即引入适量潔淨空气進行清掃，待清掃完成後才能進入“蓄热”程序。三室RTO 是目前主流的應用裝置，蓄热體分为三个室，每个室依次經曆“蓄热—放热—清掃”等程序，如此反複。由于蓄热系統的热回收效率很高，該技術可对具有一定濃度的連續排放的有機气體進行高效且較經濟的處理。
1. 1. 2 催化氧化技術

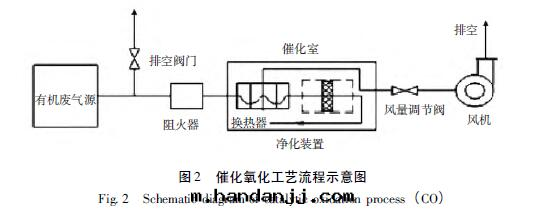

催化氧化系通过催化劑的作用減低挥發性有機物的氧化反應所需的温度，與直接燃燒相比，由于燃燒温度較低，对設备材料和保温的要求相應減低，同时排气温度通常也低于直接燃燒，达到一定的节能效果，总體占地面積小，風量不大时投资相对較小。催化氧化工藝流程見图2，催化工藝在選擇催化劑时需要全面考慮来气的情況，确保催化劑在使用过程中不出現失活現象才能达到設計的性能和催化劑使用壽命。由于采用的是間壁式換热裝置，其热回收率要大大低于RTO。
1. 1. 3 沸石轉轮吸附濃缩-RTO ( 或CO) 技術

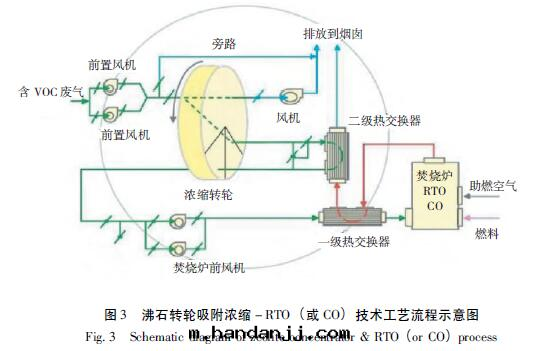

該技術是沸石轉轮吸附同RTO ( 或CO) 技術的組合工藝，系統主要由粉塵过濾器、沸石轉轮濃缩吸附裝置、RTO ( 或CO) 、風機、換热器、PLC自動化控制系統等組成( 見图3) 。該組合技術通过沸石轉轮的吸附濃缩使大風量、低濃度有機廢气濃缩为較小風量的高濃度气體，高濃度气體再經RTO 或CO 高温氧化分解为CO2和H2O。轉轮的工作原理为: 轉轮以一定轉速連續旋轉，轉过吸附区、脱附区和冷卻区，有機廢气在吸附区被吸附淨化，吸附在轉轮中的有機物在脱附区被热風脱附濃缩後進入RTO 或CO，脱附後的轉轮轉到冷卻区被冷卻，再旋轉至吸附区，持續吸附VOCs 廢气，周而複始，連續工作。
1. 1. 4 活性炭吸附- 氮气脱附冷凝溶劑回收技術

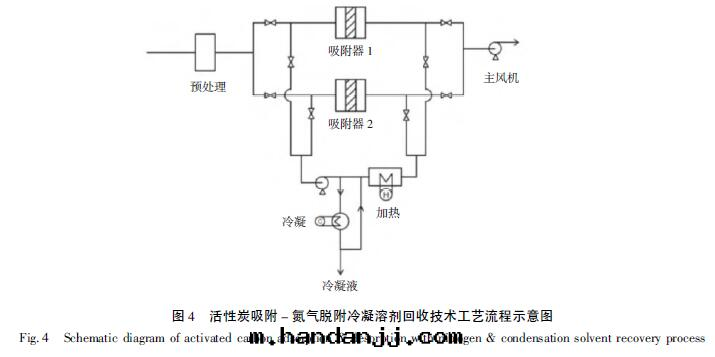

該技術是活性炭吸附與冷凝的組合工藝，系統主要由粉塵过濾器、颗粒活性炭吸附裝置、氮气脱附系統、風機、冷凝系統、PLC 自動化控制系統等組成( 見图4) 。該組合技術通过活性炭吸附- 高温氮气脱附使大風量、低濃度有機廢气濃缩为高濃度气體，高濃度气體再經冷凝系統冷凝成溶劑并回收。脱附再生後的活性炭再继續用于VOCs 廢气的吸附。
1. 2 案例的技術經濟性分析比較
根據某塗料生産企業廢气的排放情況，采用以上主流工藝設計若干可行的技術方案，并通过各技術方案的投资和運行費用等分析比較，從技術經濟性角度進行方案優選。
樣本企業VOCs 廢气情況: 廢气排口有5 个，三个車間，車間排口數分别为2 个、2 个、1 个，由于塗料生産的特點，排放VOCs 气體的濃度不穩定，約100 ～ 400mg /m3。該企業每周生産5d，每天生産8h，VOCs 廢气具有大風量、低濃度、非連續穩定排放的特點。
結合廢气污染源的情況，設計了7 種备選方案，如下:
方案A 配置5 套處理能力25 000m3 /h 的RTO;
方案B 配置5 套處理能力25 000m3 /h 的轉轮濃缩加3 000m3 /h 的RTO;
方案C 配置2 套處理能力50 000m3 /h 的轉轮濃缩加5 000m3 /h 的RTO，1 套處理能力25 000m3 /h 的轉轮濃缩加3 000m3 /h 的RTO;
方案D 配置5 套處理能力25 000m3 /h 的活性炭吸附- 氮气脱附冷凝溶劑回收裝置;
方案E 配置2 套處理能力50 000m3 /h 的活性炭吸附- 氮气脱附冷凝溶劑回收裝置，1 套處理能力25 000m3 /h 的活性炭吸附- 氮气脱附冷凝溶劑回收裝置;
方案F 配置5 套處理能力25 000m3 /h 的轉轮濃缩加3 000m3 /h 的CO;
方案G 配置2 套處理能力50 000m3 /h 的轉轮濃缩加5 000m3 /h 的CO，1 套處理能力25 000m3 /h 的轉轮濃缩加3 000m3 /h 的CO。
考慮到生産为非連續性，按每天排放8h，平均排气濃度250mg /m3 考慮。方案A、B、C 中的RTO 每天启爐一次。方案B、C 中的轉轮濃缩加RTO 系統正常運行时，由于增濃後的气體濃度达到RTO 自持氧化濃度範圍，不考慮濃缩後气體的RTO 輔助燃料費用，僅考慮轉轮濃缩的加热附加燃料費用。由于風量大濃度低且間歇運行，方案D、E 按每5d 保護作用时間的吸附容量設計，每套系統配备由两台并聯吸附床構成的可就地再生吸附淨化系統，生産扩産时可實現連續運行。方案F、G 的CO 也是每天启爐一次，但需要補充一定量的燃料以維持CO 的正常運行。
对于RTO 系統，其直接運行費用包括風機及輔助系統的電費、輔助燃料費( 包括启動加热和進气濃度不高时的輔助加热) 和運行維護人员費用。对于風量25 000m3 /h 的RTO，其裝機功率按55 kW 計，進气濃度按平均250mg /m3 考慮; 对于5 000 m3 /h 的RTO，其裝機功率按22kW 計，不考慮輔助燃料消耗; 对于3 000m3 /h 的RTO 的功率按12kW 計，也不考慮輔助燃料消耗。考慮到RTO系統每天的启動加热操作，每天運行按10h 計。由于是非連續運行，每台RTO 均考慮每天启動烘爐的燃气消耗，烘爐燃气量參照RTO 的供應商提供的數據估算。
对于25 000m3 /h 轉轮濃缩系統，兼顧3 級預處理过濾的阻力及再生气體的動力等，主風機、輔助風機等功率按20kW 計; 50 000m3 /h 轉轮濃缩系統，按35kW 計，由于進气濃度較低，均考慮了脱附加热所需的燃气消耗。
25 000m3 /h 活性炭吸附系統的吸附風機功率按22kW 計，每天按8h 運行时間計，再生系統裝機功率75kW ( 含制冷系統) 。方案D 按平均每天再生一套、每次再生5h 設計，再生过程采用的高温氮气用蒸汽加热，再生耗蒸汽量每次按1. 5t 計。
方案E 为2 套50 000m3 /h 和1 套25 000m3 /h 的活性炭吸附加氮气脱附裝置，3 套系統每周各再生1次，費用平均到5d 得到日運行費用。
对于CO 系統，其直接運行費用包括風機及輔助系統的電費、輔助燃料費( 包括启動加热和輔助加热) ，催化劑運行20 000h 後的更換費用和運行維護人员費用。对于5 000 m3 /h 的CO，其裝機功率按5. 5kW 計，輔助燃料消耗按進出口温差140℃計; 对于3 000m3 /h 的CO 的功率按4kW 計，輔助燃料消耗按進出口温差140℃計。考慮到CO系統每天的启動加热操作，每天運行按8. 5h 計。由于是非連續運行，每台CO 均考慮每天启動烘爐的燃气消耗，烘爐燃气量按将催化床加热到300℃时的热量平衡數據估算。
由于RTO、轉轮濃缩加RTO 以及轉轮濃缩加CO 涉及的热氧化系統套數多，且需要每天启動时加热爐體，工作时間較长，需3 ～ 4 人運行。再生式活性炭系統，为全自動運行，盡管再生时需要值守，方案D、E 因采用的是就地再生，只需配备1人即可操作運行。電費按0. 8 元/kW·h 計，天然气按3. 5 元/m3 計，蒸汽按0. 3 元/kg 計，人员費用按300 元/d 計。

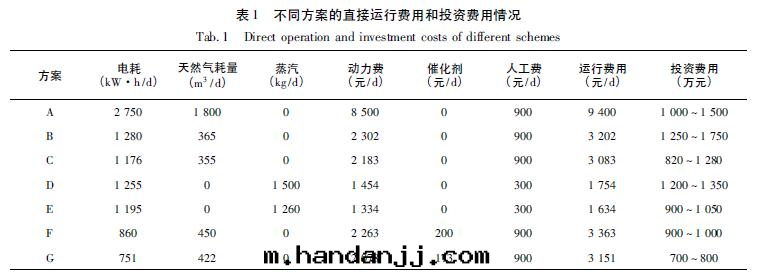

基于以上方案及基礎數據，可得到不同方案的運行費用( 表1) 。表1 中系統的投资費用由于涉及到技術專利、材質、設备及自控元器件等配置的差异，結合供應商的詢價，給出了大致的價格区間。
在表1 投资費用基礎上取中間值，并按10 年使用壽命，5%的利率及每年工作250d，平均設計濃度250mg /m3，回收率90% 等条件計算出的年度直接費用、間接費用和年度总費用情況如表2 所示。其中活性炭方案D、E 分别給出了回收液回用( D1、E1) 和作为危廢處置( D2、E2) 两種情況的費用，回收液可用價格取5 000 元/t，危廢處理費按8 000 元/t 計。
方案A 对于低濃度且非連續排放的气體采用RTO 工藝，一方面RTO 的气流阻力較大，濃度低时需要添加輔助燃料，同时間歇運行，每天均需要進行启動升温，总體上非常不經濟。
方案B 采用沸石轉轮濃缩加RTO 的方式，由于濃缩系統的流體阻力較小，故有效地減少了主體气流的阻力，同时濃缩後的气體再進行热氧化減少了热氧化的輔助燃料需求，但每天的启爐和轉轮的热再生需要消耗一定的動力能源。
方案C 系根據樣本企業的實際情況進行的優化，通过合并系統的規模效應提高了技術經濟性。
方案D 配置活性炭吸附氮气保護脱附系統，因吸附淨化阻力不大，总體運行成本最低，由于活性炭系統的吸附能力，與热氧化系統相比更加适用于非連續排放过程，但因工藝複雜及安全配置的因素，投资費用不低。該系統主要用于溶劑回收，進口气體濃度高时，技術經濟性更佳。对于樣本企業，回收的溶劑可用于低端産品制造。因此D1 方案情景总體年度費用較热氧化方案具有優勢。如表2所示，如果回收液無法利用，則還需要考慮将收集液體作为危廢的處置的運行費用，如D2 方案情景所示，活性炭吸附氮气保護脱附系統的運行費用要超过濃缩热氧化系統。
方案E 为方案D 根據企業情況的優化版，通过合并系統的規模效應提高了总體的技術經濟性。方案E1 情景在所有方案情景中总年度費用最低。
方案F 为沸石轉轮濃缩加CO 的方式，與方案B 相比，由于CO 床层阻力較RTO 要小，所以总體電耗減低，但由于通常情況下催化燃燒的热回收率要遠低于RTO，所以需要添加一部分輔助燃料，因此总體動力費用差距不大。但考慮到催化劑的更換費用，总體直接運行費用要高于RTO。CO 系統在小風量情況下的投资要小于RTO，因此总年度費用总體較低。但使用CO 設备时，在控制催化劑失活保證系統性能穩定性方面需要特别注意。
方案G 为方案F 根據企業情況的優化版，通过合并系統的規模效應提高了总體的技術經濟性。

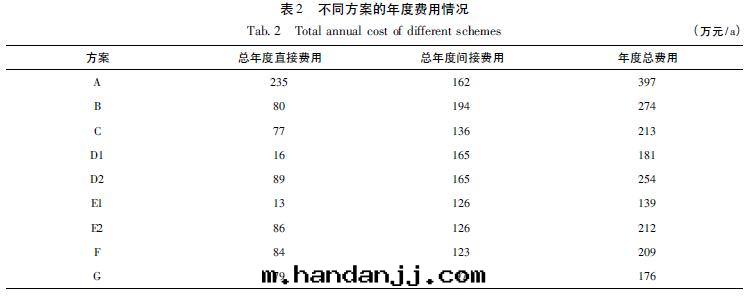

從表2 可知，对于樣本企業，“RTO 技術”投资和運行費用最高，在回收液可以回用于生産时，“沸石轉轮吸附濃缩- RTO 技術”及“沸石轉轮吸附濃缩- CO 技術”投资和運行費用也明顯高于“活性炭吸附- 氮气脱附冷凝溶劑回收技術”。所以，就樣本企業的情況而言，從經濟性角度，優先采用“活性炭吸附- 氮气脱附冷凝溶劑回收技術”，且方案E 優于方案D。
2 治理模式改進
2. 1 “分散收集，集中處理”模式
根據前述技術經濟性分析，選用“活性炭吸附- 氮气脱附冷凝溶劑回收技術”对樣本企業廢气進行治理。
考慮到間歇排放且VOCs 排放負荷較低，为了進一步減少投资，同濟大學提出“分散收集，集中處理”的区域範圍VOCs 減排控制模式，即方案H，配置7 套( 5 用2 备) 處理能力25 000m3 /h 移動式活性炭吸附裝置和1 套活性炭裝置再生中心，該方案中“分散收集”指采用5 个移動式活性炭吸附裝置分别对5 个排口VOCs 廢气進行吸附淨化，當吸附一段时間後，在線監控設施顯示排口VOCs 濃度接近60% ～ 80% 的排放限值时，将移動式活性炭吸附裝置運送到廠內集中建設的一套“氮气脱附冷凝溶劑回收系統”的活性炭裝置再生中心進行脱附再生，同时排口處更換一个再生过的移動式活性炭吸附裝置。
方案H 和方案D 規模和再生頻次相似，只是方案H 需要進行吸附器的移動，活性炭吸附系統排气點處为吸附过程，無需人员運行看管。系統運行时，每天的主要工作为1 台吸附裝置的更換移動及再生中心5h 的再生，系統的運行和維護按2 人計。方案H 的年度費用情況見表3，投资費用在500 ～ 700 万元之間，盡管人工費用有所增加，但总體年度費用仍然明顯低于方案D、E。
方案H 主要針对間歇生産的特點，采用可移動式活性炭吸附裝置加集中再生的模式進一步提高了技術經濟性。由于生産裝置運行前不需要特别提前对环保裝置進行預热，集中再生可有效提高再生裝置的使用效率，特别适合于大風量、低濃度非連續排放的污染源的控制。該模式突破了常見的活性炭吸附- 脱附一體化就地處理的模式，大大減少了建設造價。
該治理模式控制的關鍵是对廢气排口VOCs 濃度進行實时監控，樣本企業采用較經濟且維護較簡單、便捷，使用相对安全的光離子气體檢測儀( PID) 進行內控監測。監測數據可以在手機應用程序上實时查看，一旦數據达到設定的監控上限值时，就更換移動式活性炭吸附裝置。
2. 2 實際運行效果说明

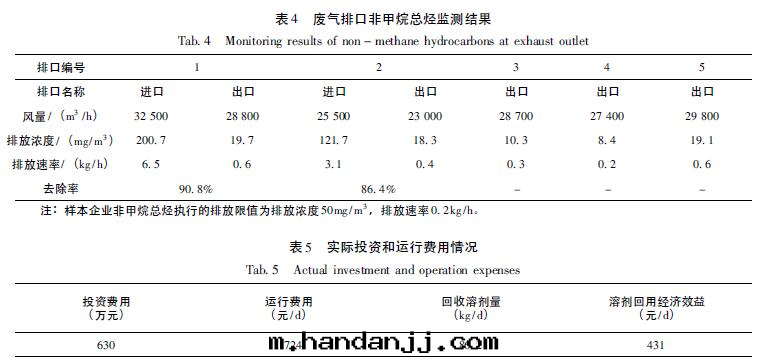

方案H 實施後，为了验證該治理工藝的治理效果，樣本企業委托第三方对5 个廢气排口進行了監測，移動式活性炭吸附裝置進出口非甲烷总烴的監測結果見表4，結果顯示廢气經治理後5 个排口非甲烷总烴均能达标排放，且在一定条件下，非甲烷总烴的去除效率能达90%以上。
方案H 實施後，樣本企業的實際投资和運行費用與方案H 預期相差不大( 見表4) ，由于樣本企業實際生産負荷低，産生的廢气濃度低，且非連續穩定排放，日回收溶劑量为86. 2 kg，回收溶劑用于低端産品生産，可産生431 元/d 的經濟效益( 見表5) 。
2. 3 移動式治理模式的應用前景
活性炭吸附技術是簡單易行的治理技術，是一些分散的諸如噴塗、印刷、化工等小型企業首選的治理技術。但單个企業建設相應的活性炭再生系統費用高，小企業往往難以承擔。如果采用更換活性炭的方式，新活性炭購買和廢活性炭作为危廢處置的費用均很高。因此，要減輕單个企業的治理費用，可采用移動式治理模式，将吸附饱和的活性炭，送到統一建設的活性炭异位( 地) 再生平台進行再生，大大減少單个企業的投资費用。也可采用“吸附- 移動脱附”的VOCs 淨化技術，廢气收集後經多級过濾裝置去除漆霧、颗粒物，再經分子篩吸附床吸附後达标排放。吸附床吸附饱和後由移動式解吸裝置原位脱附，脱附出的VOCs 經催化燃燒裝置淨化處理。
总之，無論是异位脱附還是原位脱附的移動式治理模式，都是打破傳統的吸附- 脱附一體化模式，優化吸附劑再生方式，具有更好的經濟性，尤其适用于非連續排放的廢气。
3 結論
3. 1 对于大風量、低濃度有機廢气，在幾種主流治理技術中，當回收液具有利用價值时，“活性炭吸附- 氮气脱附冷凝溶劑回收技術”相較“RTO”“沸石轉轮吸附濃缩- RTO 技術”及“沸石轉轮吸附濃缩- CO 技術”的經濟性更優; 而回收液需作为危廢處置时， “沸石轉轮吸附濃缩- CO 技術”更具經濟性，但必須考慮来气的情況，選擇合适的催化劑，确保系統運行的穩定性。
3. 2 对于非連續排放的廢气，“分散收集，集中處理”的治理模式有利于降低VOCs 治理裝置投资成本，具有很好的經濟性。
