因彩色印刷與塑膜複合工序中使用大量溶劑型油墨與稀釋用有機溶劑等物質， 我國每年僅包裝印刷行業挥發性有機化合物（VOCs）的排放量可达約200 万~300 万t，所産生的VOCs 廢气通常采用活性炭吸附、光催化、等離子、催化氧化/蓄热式催化氧化（CO/RCO）、蓄热式焚燒（RTO）等方法進行治理，其中又以催化氧化法與焚燒法最为普及。

包裝印刷廢气具有以下特點：（1） 廢气成分複雜，含有多種有機物質；（2） 油墨干燥时，由于需要嚴格控制生産車間的廢气質量濃度，通常引入較大風量来進行通風，因此所産生的VOCs 廢气風量大、質量濃度低。傳統催化氧化或焚燒裝置适用于處理不同風量的中高質量濃度VOCs 廢气， 設备大小主要取決于其自身的最大處理風量。但在處理大風量低質量濃度的VOCs 廢气时， 采用單一催化氧化或焚燒方法需要龐大的裝置，不僅一次設备的投资成本高，而且会大幅增加後續燃料的運行成本。因此實際處理中需引入沸石轉轮技術， 先对大風量低質量濃度VOCs廢气進行吸附， 将其濃缩为小風量高質量濃度的气體後再進行催化氧化處理。

随着新环保法規的修訂出台與各地对VOCs排放限制的嚴控， 行業对VOCs治理設备提出了更高的要求。相比于單一VOCs廢气處理設备， 沸石轉轮-催化氧化組合裝置具有設备體積小、去除效率高、安全性與經濟性良好的多重優勢，这也将是未来VOCs 廢气治理裝置的主流發展方向。

1 沸石轉轮-催化氧化裝置原理

目前國內包裝印刷行業廢气具有排放風量大、質量濃度低、廢气成分複雜等特點，且一般为有組织排放。对于大風量低質量濃度VOCs廢气而言，僅通过催化氧化或焚燒裝置單獨進行處理时， 一次設备的投资費用大，後期運行成本較高；采用沸石轉轮-催化氧化技術的VOCs廢气處理裝置可先对大風量低質量濃度的廢气進行分離濃缩， 使其形成高質量濃度、小風量的气體後再進行催化氧化處理。

1.1 沸石轉轮- 催化氧化裝置工藝流程

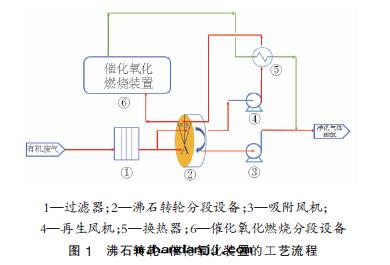

VOCs沸石轉轮-催化氧化裝置采用沸石濃缩與催化劑氧化組合技術，由多級过濾器、沸石轉轮、吸附風機、脱附風機、換热器、催化氧化裝置等分段設备組成，具體見图1。

含有VOCs 的有機廢气先經过初步多級过濾後，由鼓風機送至沸石轉轮分段裝置吸附区（A 区）進行吸附處理，生成的潔淨空气被直接排出。随着沸石轉轮的不停旋轉，已饱和的轉轮吸附区部分轉至再生区(R 区)，接受来自反向高温再生空气的吹洗并進行脱附。脱附後的高質量濃度有機廢气直接進入催化氧化裝置進行氧化分解。經过脱附区的VOCs廢气随後旋轉進入冷卻区（P 区），降温後返回吸附区進行循环操作。由于脱附再生区的空气風量一般僅为處理区風量的1/10， 因此再生後廢气中的VOCs質量濃度約为濃缩前的10 倍。

沸石轉轮再生濃缩後的高質量濃度有機廢气被吹入下遊催化氧化裝置，并由燃燒器对其進行升温，預热至350℃後進行催化氧化反應。催化氧化全过程采用蜂窩狀鉑（Pt）觸煤，廢气中VOCs 經催化氧化反應生成無毒無害的二氧化碳與水。

通过催化氧化工段後，被排出的淨化气體温度約为360 ℃；为充分利用餘热，将催化氧化設备淨化後的气體與再生用廢气進行热交換，升温後的再生廢气用于沸石轉轮脱附区的脱附。

1.2 沸石轉轮濃缩分段裝置結構與原理

1.2.1 沸石轉轮的結構與組成

當廢气具有大風量低質量濃度的特性时，可利用沸石轉轮內部分子篩低温高吸附與高温高脱附的特點，对有機廢气進行吸附-脱附濃缩。所産生廢气的質量濃度約为原气體質量濃度的10~20 倍，为後續催化氧化處理节約了設备與運營成本。

沸石濃缩轉轮結構分为吸附区（A 区）、再生区（R 区）與冷卻区（P 区）。由加工好的波紋形以及平闆狀陶瓷纖維紙采用無機黏合的方式制成蜂窩狀轉轮，再将具有疏水性的沸石分子篩塗抹在轉轮通道上，使其具有吸附性。沸石分子篩的化學通式为Mx/m[（AlO2）x·(SiO2)y]·zH2O，是一種結晶矽酸鋁金屬盐的多孔晶體，其中的矽氧四面體和鋁氧四面體通过共享氧原子相互連接形成骨架結構。分子篩晶體的內部具有不同大小的孔穴， 可以吸附比自身孔徑小的分子，排出比其孔徑大的分子。包裝印刷行業廢气的相对湿度一般小于70%， 沸石轉轮对VOCs 的吸附率可达到90%以上。随着廢气相对湿度的增加，吸附效率会有所下降，因此，必要时可在廢气進入沸石轉轮前对其進行加热除湿。根據風量，設置沸石轉轮以1~6 r/h 的速率進行旋轉。

1.2.2 沸石轉轮适用風量與VOCs質量濃度

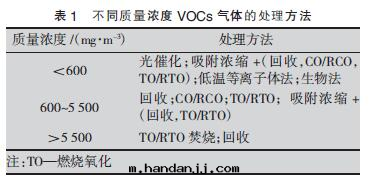

針对不同VOCs質量濃度的廢气， 所采用的處理方式不盡相同， 而沸石轉轮常被用于大風量低質量濃度有機物廢气的濃缩處理。不同質量濃度VOCs气體的處理方法見表1。

对于VOCs 質量濃度低于600 mg/m3 的大風量廢气， 采用沸石轉轮濃缩裝置可达到後續节能處理的目的。根據目前轉轮的直徑與厚度，在質量濃度低于600 mg/m3的情況下，可處理風量範圍为0.4~18m3/h。

1.2.3 沸石轉轮对包裝印刷廢气中VOCs的吸附曲線

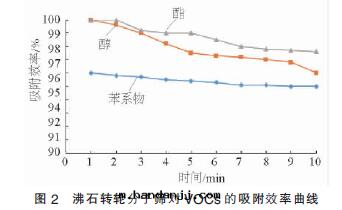

包裝印刷行業廢气中主要含有鄰二甲苯、异丙醇、乙酸乙酯、己二酸等苯系物，醇類及酯類物質，因此需要对沸石轉轮上的疏水性分子篩進行吸附效率评價。根據吸附效率與时間的關系对沸石轉轮分子篩的吸附性能進行了相關實验， 分别采用質量濃度为500 mg/m3 的苯系物、400 mg/m3 的醇類物以及300mg/m3 的酯類物質作为處理廢气成分。結果見图2。

图2表明，对于包裝印刷行業廢气中含有的VOCs物質（即苯系物、醇類與酯類物質），疏水性分子篩均能進行有效吸附。

1.3 催化氧化分段裝置結構與原理

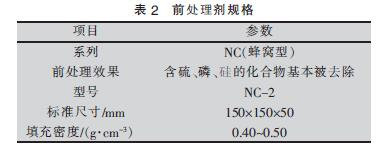

催化氧化分段裝置采用貴金屬Pt 作催化劑，对沸石轉轮處理後的高質量濃度廢气進行預热并将其催化氧化分解。其原理在于借助催化劑降低反應活化能， 使得氧化反應發生在較低的起燃温度（250~400 ℃）。由于待處理廢气中可能含有使催化劑中毒的物質（含硫、磷、矽等元素的化合物），因此需在前端設置預處理工序， 即采用陶瓷为载體的前處理劑（見表2）对使催化劑中毒的物質進行攔截。當進入催化劑室的高質量濃度廢气温度較低时， 可通过燃燒器对其進行預热，使温度上升至350 ℃；由于該温度为氧化催化劑最佳活性温度， 此时VOCs 的處理效率可达95%以上。

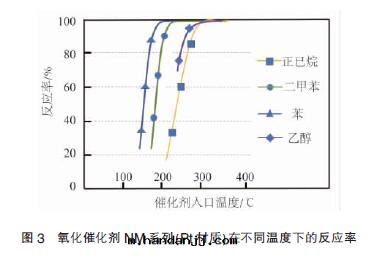

温度不同时， 催化劑对VOCs 的處理活性效率也不同，因此需要寻找催化劑的最佳使用温度。根據VOCs 廢气中含有的主要有機挥發物（正己烷、二甲苯、苯、乙醇等物質），在不同入口温度条件下对其進行轉化率測試评價，結果見图3。

由图3 可知，在350 ℃下，主要的挥發性有機物質基本可被催化劑氧化去除。

2 包裝印刷行業廢气的組成與測試排放标準

2.1 包裝印刷行業VOCs廢气主要成分

包裝印刷行業所産生的VOCs 廢气中主要含有鄰二甲苯、异丙醇、甲氧基丙醇、乙酸乙酯、乙酸丙酯、己二酸等苯系物、酯類與醇類物質。

2.2 包裝印刷行業測試排放标準

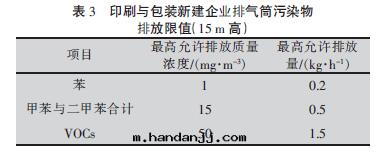

當前我國各省采用的VOCs控制标準不盡相同，最常用的标準为天津地标DB 12/524—2014《工業企業挥發性有機物排放控制标準》， 其中对苯、甲苯、二甲苯與VOCs 的排放要求見表3。相應測試方法采用HJ 734—2014《固定污染源廢气挥發性有機物的測定固相吸附-热脱附/气相色譜-質譜法》，其中VOCs 測試內容为24 項：丙酮、异丙醇、正己烷、乙酸乙酯、苯六甲基二矽氧烷、3-戊酮、正庚烷、甲苯、环戊酮、乳酸乙酯、乙酸丁酯（醋酸丁酯）、丙二醇單甲醚乙酸酯、乙苯、对/間二甲苯、2-庚酮、苯乙烯、鄰二甲苯、苯甲醚、苯甲醛、1-癸烯、2-壬酮、1-十二烯等。

3 沸石轉轮-催化氧化裝置的效果分析與經濟性对比

3.1 應用案例

某包裝印刷生産線所排放的廢气中含VOCs，質量濃度約为53.03 mg/m3，風量为15 000 m3/h，當地采用DB 12/524—2014， 分别对苯、甲苯、二甲苯、VOCs 進行排放限制。

由于包裝印刷生産線VOCs 廢气的質量濃度偏低（＜600 mg/m3），需采用沸石轉轮- 催化氧化裝置对廢气進行濃缩後再作加热催化氧化處理。6条生産線入口風量Q1=1 5 000 m3/h，每天生産16 h，工作日按330 d/a計算，那麼每年排放的VOCs的总量約为：m 总=53.03 mg/m3×15 000 m3/h×5 280 h≈4.2 t/a。經沸石轉轮- 催化氧化裝置處理前後的廢气VOCs質量濃度見表 4。

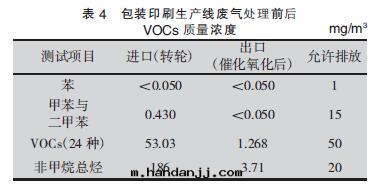

根據實際測量結果可知，沸石轉轮- 催化氧化裝置对大風量低質量濃度包裝印刷廢气中VOCs 的去除效率高达98.01%，處理後的气體符合允許排放質量濃度的要求。

3.2 不同燃料經濟性对比

沸石轉轮- 催化氧化設备中的催化氧化工段可采用液化天然气（LNG）、液化石油气（LPG）或電能作为裝置運行能源，因此长期使用时需对裝置運行的經濟性作评價对比，寻找最經濟的使用能源。由于沸石轉轮工段均采用電能，因此僅对催化氧化工段的運行能源進行計算。考慮到气體經过沸石轉轮後温度上升、風量大幅減小，所計算出的數值差异小、參考性較弱，因此按原入口气體温度與風量对催化氧化工況進行放大对比計算。

包裝印刷生産線廢气（有組织排放）的排放量：15 000 m3/h；VOCs 初始質量濃度：53.03 mg/m3（主要成分为丙酮、甲苯、乙酸乙酯等）；運行天數为330 d/a；日運行时間为16 h，其中裝置启動时間为30 min；催化氧化段用热值为36843.84 kJ/m3；LNG的價格为3.6元/m3，LPG 的價格为4.2 元/kg，電能的價格为0.7元/（kW·h）。

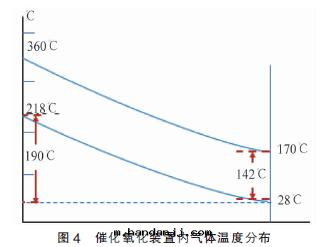

工況：入口气體温度T1=28 ℃，處理設备一次換热气體温度T2=218 ℃，催化氧化後气體温度T3=360，廢气餘热利用換热後出口温度T4=170 ℃。換热温度差值詳見图4。

設需要热量为Q；LNG 使用量为G；LPG 使用量为P；電能消耗为E。則：

Q=250 (m3/min)×60 (min/h)×(360-218)℃ ×1.293(kg/m3)×1.005［kJ/（kg·℃)］=2 767 860.45 kJ/h

G=2 767 860.45(kJ/h)/36 843.84（kJ/m3）=75.1m3/h

費用G1＝75.1(m3/h)×3.6(元/m3)×330（d/a）×24（h/d）=2 141 580 元/a

P=2 767 860.45 (kJ/h)/50 798.44 (kJ/m3)×1.96(kg/m3)=106.78 kg/h

費用P1=106.78 (kg/h)×4.2 (元/kg)×330（d/a）×24 (h/d)=3 551 828 元/a

E=2767860.45 (kJ/h)/3600.68 (kJ/kW)=768.6 kW/h

費用E1=768.6 (kW/h)×0.7［元/(kW·h)］×330（d/a）×24(h/d)=4 261 028 元/a

G1∶P1∶E1=1∶1.7∶2

不同能源的運行費用对比結果表明，采用LNG为原料时催化氧化工段的設备經濟性最佳。

沸石轉轮- 催化氧化裝置在初期投资與能源消耗方面具有明顯的經濟優勢，并且裝置的低温燃燒安全性好，催化劑的使用壽命长，大大降低了裝置維護成本。

4 結語

針对大風量低VOCs質量濃度的包裝印刷廢气治理，沸石轉轮- 催化氧化一體型淨化裝置具有高效、安全、經濟的特點，对廢气中苯系物、酯類、醇類物質的吸附效率可达90%~97%。沸石轉轮用分子篩材質不可燃、安全性好，可在高温下進行脱附再生，其使用壽命长达5~10 年。催化氧化工段所采用的氧化催化劑VOCs處理效率高（95%~98%），对于間歇性工況廢气，催化氧化比蓄热式催化燃燒法更加节能。氧化反應采用的催化劑使用壽命长，平均5 年更換一次，并可作再生處理。整體裝置采用低温燃燒，既节約能源又具有极高的安全性。但使用过程中也需防止諸如因滾轮內積聚高質量濃度VOCs 而導致闷燒等情況的發生，因此需要对設备進行監控與保養。

在工業迅速發展及环境保護形勢日益嚴峻的今天，沸石轉轮- 催化氧化裝置将会得到更广泛的認可及應用。
