引言

印刷廢气是在生産过程中使用溶劑型油墨、稀釋劑挥發形成的，含有大量苯、甲苯、二甲苯等挥發性有機物（VOCs）。挥發性有機物会造成嚴重的大气光化學污染，引起温室效應，造成极大的环境危害，对農作物、人體健康均造成嚴重損害。據統計，我國包裝印刷行業使用的溶劑型油墨，含有50％～60％的挥發性組分，加上调整油墨粘度所需的稀釋劑，印制品干燥时，油墨所散發的挥發性組分的总含量占70％～80％，控制印刷过程中挥發性有機物的排放是印刷企業減排工作中的重點。

1 印刷行業VOCs治理技術概述

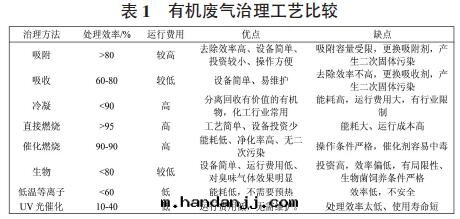

目前，我國針对挥發性有機廢气的主流治理技術主要包括吸附法、吸收法、燃燒法、冷凝法、生物法、低温等離子體法、UV光催化等，有機廢气的處理技術对比見表1。結合印刷企業有機廢气的特點，單一的處理工藝很難达到有效治理廢气的目标，一般工程設計單位会根據有機廢气特征，在确保尾气达标的前提下，盡可能采用成熟可靠、處理效率高的處理工藝或者聯合處理工藝，达到治理目的。

2 方案設計

为达到國家及天津市环保目标，針对自身印刷廢气大風量、低濃度、含多種有機成分的特點，天津某印刷企業有機廢气治理技術的設計思路为吸附脱附-燃燒法聯合處理工藝。下文針对吸附劑、脱附劑、燃燒方式的選取進行簡要分析。

2.1 吸附劑選擇

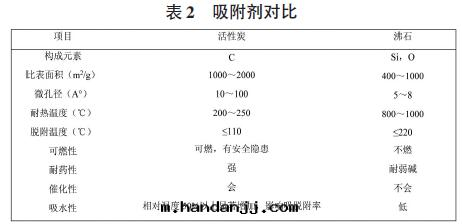

气體吸附分離成功與否，极大程度上依赖于吸附劑的性能，因此選擇吸附劑是确定吸附操作的首要問题。工業上常用的吸附劑有：矽胶、活性炭、活性氧化鋁、分子篩等，其中活性炭是應用最广泛的吸附劑，沸石材料是一種安全高效吸脱附材料，两者吸附特性对比情況見表2。

由此可知，沸石克服了活性炭不能高温脱附和不适合高湿度的弊端，是一種替代傳統活性炭的安全高效吸脱附材料。

2.2 脱附劑選擇

選擇空气作为脱附劑，首先气源不需要外購，其次，由于空气中含有氧，可以为後續燃燒提供氧原料。因此，只要控制好有機物濃度在爆炸下限內，選擇空气作为脱附劑是經濟實惠、安全可靠的選擇。

2.3 燃燒技術選擇

燃燒法是利用有機气相污染物易燃燒的性質，由于燃燒，可以使廢气變成無機小分子，这種方法包括催化燃燒法和直接燃燒法两類。催化燃燒采用催化劑代替火焰，優點是操作温度低，但是催化劑容易中毒失活，更換催化劑費用昂貴。直接燃燒法工藝簡單、燃燒彻底，但能耗大，目前陶瓷蓄热體的合理利用可以降低能耗，減少運行成本。

3 工藝介紹

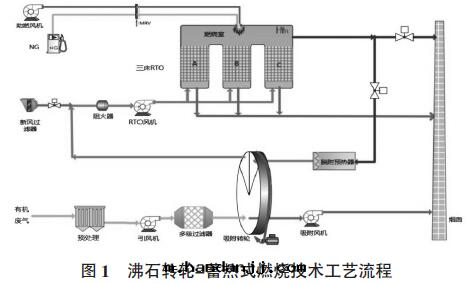

沸石轉轮濃缩-蓄热式燃燒處理工藝主要由沸石轉轮濃缩（吸附区域、脱附区域、冷卻区域）、脱附系統、蓄热式燃燒系統（RTO 爐體、陶瓷蓄热體、燃燒系統等）及控制系統等部分組成。

吸附脱附：沸石分子篩轉轮吸附濃缩系統利用吸附-脱附-冷卻这一連續性过程，对VOCs 廢气進行吸附濃缩，沸石分子篩轉轮分为吸附区、脱附区和冷卻区三个功能区域。廢气進入沸石分子篩轉轮的吸附区，VOCs被沸石分子篩吸附除去，被淨化後排出。吸附在分子篩轉轮中的VOCs，在脱附区經过約200℃小風量的热風處理而被脱附、濃缩。再生後的沸石分子篩轉轮在冷卻区被冷卻，如此反複。

蓄热式燃燒：脱附後的高濃度小風量廢气進入RTO處理系統，首先進入RTO蓄热室A 的陶瓷介質层，陶瓷釋放热量，温度降低，而有機廢气吸收热量，温度升高，廢气離開蓄热室後以較高的温度進入氧化室。在氧化室中，有機廢气由燃燒器加热升温至設定的氧化温度800℃以上，使其中的VOC分解成二氧化碳和水後排放。

廢气流經蓄热室A 升温後進入氧化室氧化，淨化後的高温气體離開氧化室，進入蓄热室B，釋放热量，降温排出，而蓄热室B 吸收大量热量後升温，同时清掃蓄热室C。循环完成後，進气與出气閥門進行一次切換，進入下一个循环，廢气由蓄热室B 進入，蓄热室C 排出，清掃蓄热室A。如此交替。由于廢气已在蓄热室內預热，燃料耗量大为減少，運行成本大大降低。

4 運行效果

根據該廠的實際運行情況来看，該治理工藝性能穩定、操作簡單、安全可靠、無二次污染、設备占地面積小。特有的沸石材料保證轉轮裝置的高吸、脱附效率，使原本大風量、低濃度的VOC廢气，轉換成小風量、高濃度的廢气；沸石轉轮吸附VOC 所産生的壓降极低，大大減少風機電力能耗；沸石轉轮濃缩倍數达到20-30 倍，大大缩小焚燒設备規格，降低投资和運行成本；高去除率的轉轮設計保證經过轉轮濃缩後的排放廢气，可达到國家排放标準；RTO與直接燃燒相比具有可充分利用热能，能耗小的顯著特點；處理效率高，最终産物为無害的CO2和H2O，因此無二次污染問题。該治理設施可为其他印刷行業企業有機廢气的治理提供一个可靠有效的參考。

結語

沸石轉轮濃缩-蓄热式燃燒處理工藝将沸石附法和蓄热式燃燒法串聯使用，继承了双方的優點又避免了各自的不足，特别适用于印刷行業低濃度、大風量有機廢气的治理，該方法技術成熟、安全可靠、處理效率高、投资運行成本低，有機廢气治理後可穩定达标排放，可作为有效的挥發性有機物污染控制技術進行推广。
